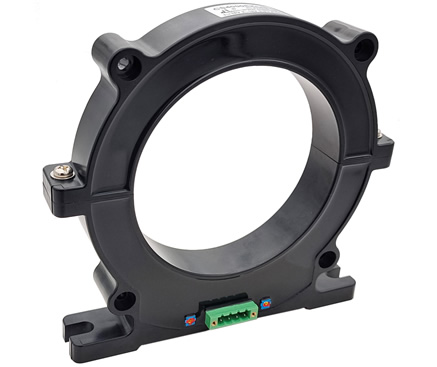

CS20000EKL系列

电参数

型号

CS500EKL

CS1000EKL

CS2000EKL

CS5000EKL

CS10000EKL

CS20000EKL

I_PN

原边额定输入电流

500

1000

2000

5000

10000

20000

A

I_P

原边电流测量范围

0～±1000

0～±2000

0～±3000

0～±6000

0～±12000

0～±24000

A

V_OUT

副边额定输出电压

4或5V(±1%)

V

V_C

电源电压

±12～±15(±5%)

V

I_C

电流消耗

<35

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

ε_L

线性度

<1

%FS

V₀

零点失调电压

T_A=25℃                             <25

mV

V_OM

磁失调电压

I_PN→0                              <20

mV

V_OT

失调电压温漂

I_P=0  T_A=-25～+85℃                 <±1

mV/℃

Tr

响应时间

≤10

μs

f

频带宽度(-3dB)

DC～6

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_L

负载电阻

≥10K

Ω

m

质量(约）

1150

g

标准

Q/320115QHKJ01-2016

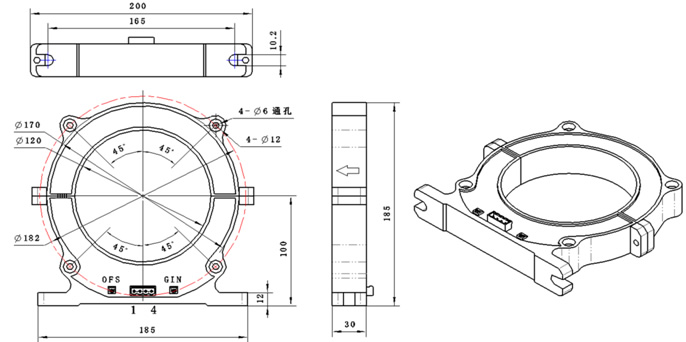

外形尺寸（mm）

引脚说明：1,+15V  2,-15V  3,V_OUT  4,0V(电源地)  OFS,零点调节  GIN,幅度调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、为了达到最佳的测试精度，过流铜排或电缆应安装在传感器中心位置。

3、此外型传感器可按用户需求定制最大额定输入80000A电流的量程；供电可选择单电源12V或24V；输出可选择0-4V，0-5V，0-10V，0-20mA，4-20mA，12mA±8mA等。
