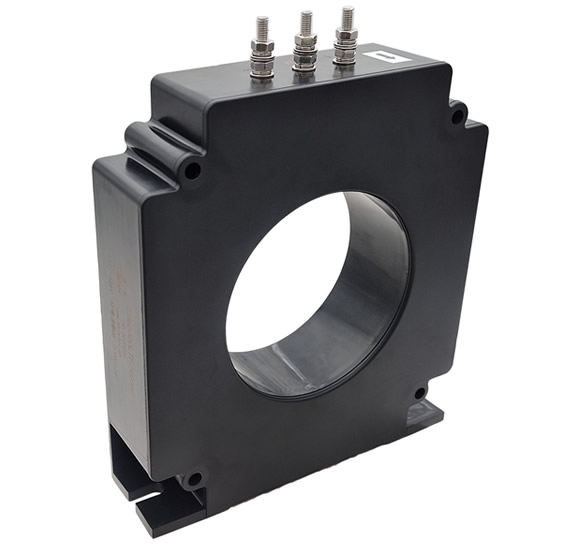

CSM3000LTF系列

电参数

型号

CSM1000LTF

CSM2000LTF

CSM3000LTF

I_PN

原边额定输入电流(rms)

1000

2000

3000

A

I_P

原边电流测量范围(DC)

0～±1500

0～±3000

0～±4500

A

I_OUT

副边额定输出电流

200

400

600

mA

K_N

匝数比

1:5000

R_M

测量电阻 (V_C=±15V)

I_P=±1000    0-52

I_P=±2000    0-16

I_P=±3000    0-5

Ω

(V_C=±15V)

I_P=±1500    0-28

I_P=±3000    0-5

I_P=±4500    ---

Ω

(V_C=±24V)

I_P=±1000    0-97

I_P=±2000    0-39

I_P=±3000    0-20

Ω

(V_C=±24V)

I_P=±1500    0-58

I_P=±3000    0-20

I_P=±4500    0-7

Ω

V_C

电源电压

  ±15～±24(±5%)

V

I_C

电流消耗

V_C=±24V                       28+I_OUT

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

X

精度

T_A=25℃                         ±0.3

%

ε_L

线性度

<0.1

%FS

I₀

零点失调电流

T_A=25℃                        <±0.2

mA

I_OT

失调电流温漂

I_P=0  T_A=-45～+85℃            <±0.01

mA/℃

Tr

响应时间

90%I_PN                                                        <1

μs

di/dt

跟随精度

>100

A/μs

f

频带宽度(-1dB)

DC～100

kHz

T_A

工作环境温度

-40～+85

℃

T_S

贮存环境温度

-40～+125

℃

R_S

副边线圈内阻(T_A=25℃)

18

Ω

m

重量(约）

3400

g

标准

Q/320115QHKJ01-2016

使用说明

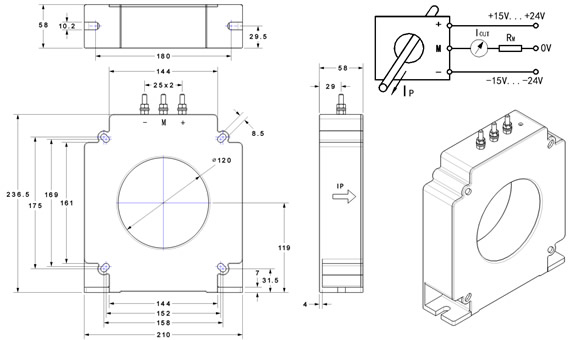

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。

2、母排完全充满原边穿孔时动态特性最佳(di/dt和响应时间)。
