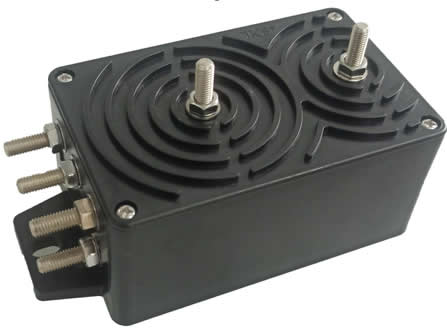

磁通门高精度传感器

DVSM3000EV/5V系列

应用磁通门原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的 电压。具有超高的精度及线性度,超高的灵敏度及分辨率,极低的失调电流及温度漂移。广泛应 用于仪器仪表,医疗设备,计量及校准,实验室,高精度电源,新能源汽车等。 型号:高精度电压传感器 访问:2103次 产品手册下载
  • 产品详情

电参数

型号

DVSM050

EV/5V

DVSM200

EV/5V

DVSM500

EV/5V

DVSM1000

EV/5V

DVSM2000

EV/5V

DVSM3000

EV/5V

VPN

原边额定输入电压

50

200

500

1000

2000

3000

V

VP

原边电压测量范

±120%

VOUT

副边额定输出电压

  5

V

VC

电源电压

±12±15(±5%)

V

IC

电流消耗

VP=0                               <35

mA

Vd

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

εL

线性度

<0.05

%FS

X

精度

TA=25 VC=±15V                   ±0.1

%

V0

零点失调电压

TA=25                           <±5

mV

VOT

失调电压温

VP=0  TA=-25+85               <±0.1

mV/

Tr

响应时间

<1

us

f

频带宽度(-3dB)

DC100

kHz

TA

工作环境温

-25+85

TS

贮存环境温

-40+100

Rp

输入内阻(约)

50K

200K

0.5M

1.0M

2.0M

3.0M

Ω

RL

负载电

5K

Ω

CL

负载电

5

nF

m

质量(约)

480

g

标准

Q/320115QHKJ01-2016

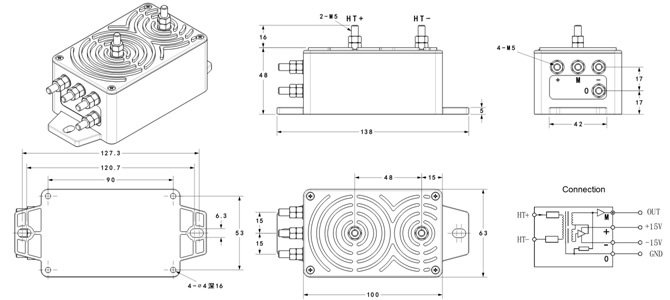

外形尺寸mm

使用说明

1、传感器错误的接线可能导致模块损坏。

2、传感器通电后,当被测电压从传感器输入HT+端和HT-端接入,即可在输出端测得同相电压值。

3、传感器安装使用环境应无导电尘埃及腐蚀性。

4、传感器安装好后,操作人员勿触摸任何裸露导电部分。必要时可对传感器进行防护,如加防护罩等。
