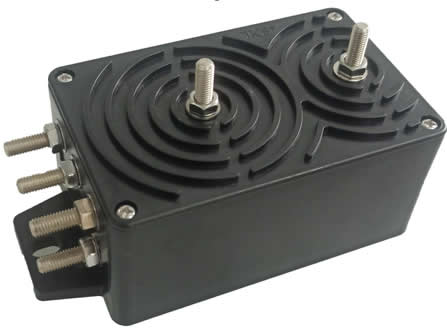

RDVSM3000EVT2系列

电参数

型号

RDVSM050

EVT2

RDVSM200

EVT2

RDVSM500

EVT2

RDVSM1000

EVT2

RDVSM2000

EVT2

RDVSM3000

EVT2

V_PN

原边额定输入电压

50

200

500

1000

2000

3000

V

V_P

原边电压测量范围

±120%

V_OUT

副边额定输出电压

5或10

V

V_C

电源电压

+20～+32(±5%)

V

I_C

电流消耗

V_P=0                              <50

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

ε_L

线性度

<0.1

%FS

X

精度

T_A=25℃ V_C=+24V                    ±1

%

V₀

零点失调电压

T_A=25℃                           <±35

mV

V_OT

失调电压温漂

V_P=0  T_A=-25～+85℃               <±0.5

mV/℃

Tr

响应时间

<150

ms

f

频带宽度(-3dB)

DC，20～6000

Hz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-40～+100

℃

R_p

输入内阻(约）

50K

200K

0.5M

1.0M

2.0M

3.0M

Ω

R_L

负载电阻

≥5K

Ω

C_L

负载电阻

＜5

nF

m

质量(约）

480

g

标准

Q/320115QHKJ01-2016

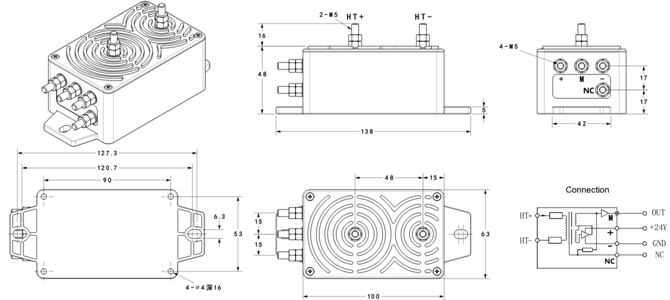

外形尺寸（mm）

使用说明

1、传感器错误的接线可能导致模块损坏。

2、传感器通电后，当被测电压从传感器输入HT+端和HT-端接入，即可在输出端测得同相电压值。

3、传感器安装使用环境应无导电尘埃及腐蚀性。

4、传感器安装好后，操作人员勿触摸任何裸露导电部分。必要时可对传感器进行防护，如加防护罩等。
