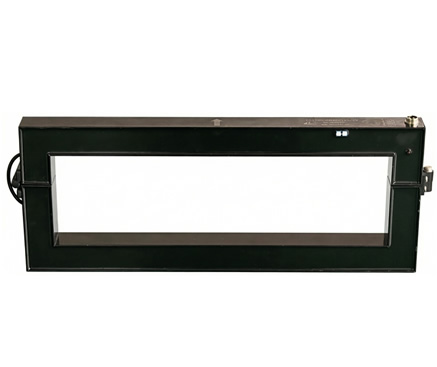

CS20000KN440125/5V 系列

电参数

型号

CS5000

KN440125/5V

CS10000

KN440125/5V

CS15000

KN440125/5V

CS20000

KN440125/5V

I_PN

原边额定输入电流

5000

10000

15000

20000

A

I_P

原边电流测量范围

0～±6000

0～±12000

0～±18000

0～±24000

A

V_OUT

副边额定输出电压

5±0.5%

V

V_C

电源电压

±15(±5%)

V

I_C

电流消耗

V_C=±15V                        <50

mA

V_d

绝缘电压

在原边与副边电路之间6kV有效值/50Hz/1分钟

ε_L

线性度

<1

%FS

V₀

零点失调电压

T_A=25℃                         <±25

mV

V_OM

磁失调电压

I_PN→0                          <±20

mV

V_OT

失调电压温漂

I_P=0  T_A=-25～+85℃              <±1

mV/℃

Tr

响应时间

<10

μs

f

频带宽度(-3dB)

DC～10

kHz

T_A

工作环境温度

-25～+85

℃

T_S

贮存环境温度

-25～+100

℃

m

质量(约）

7600

g

标准

Q/320115QHKJ01-2016

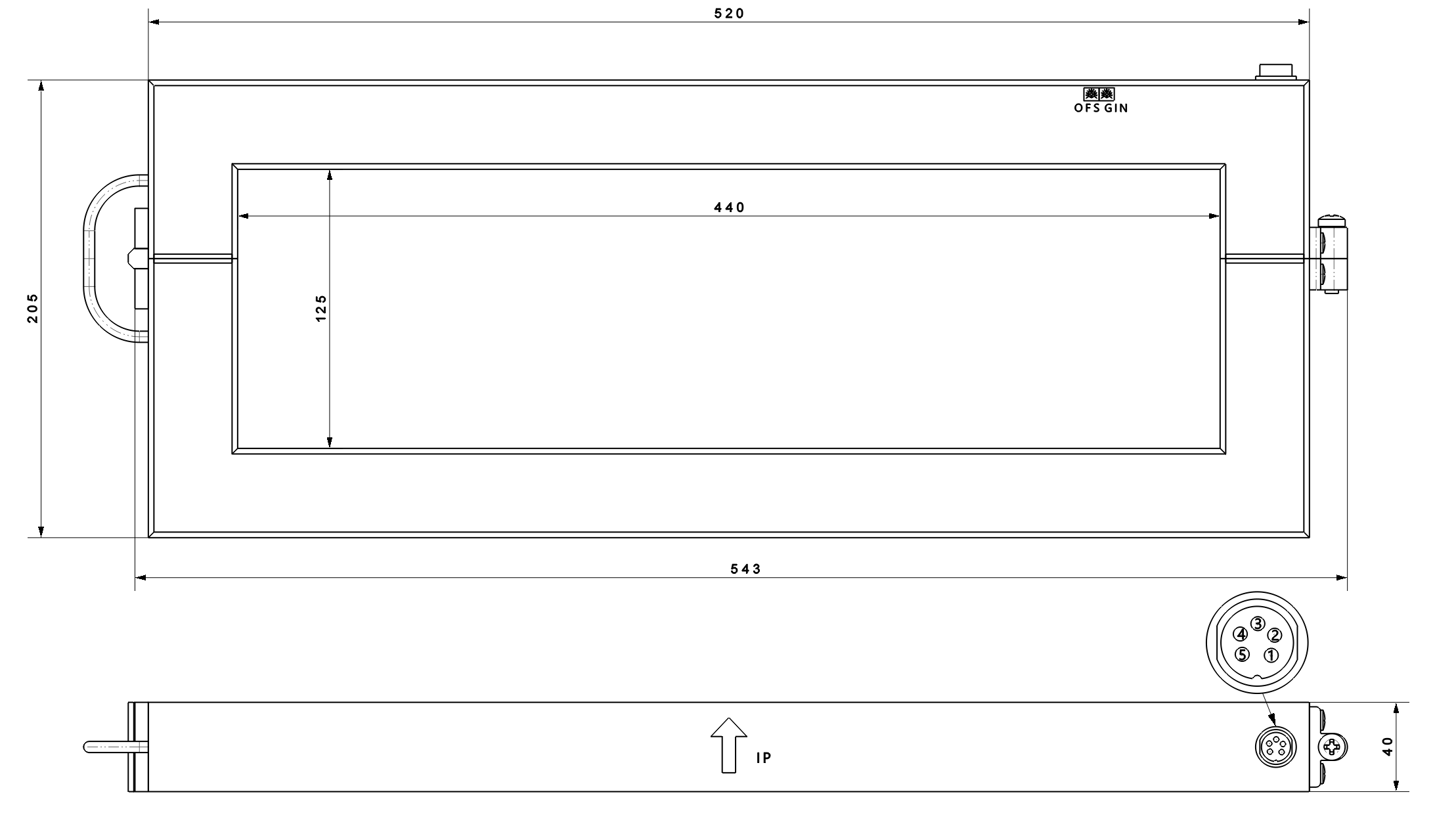

外形尺寸（mm）

引脚输出： 1(红线),+15V  2(黑线),V_OUT1(显示)  3(绿线),V_OUT2(控制)  4(白线),0V(电源地) 5(黄线),-15V

OFS,零点调节  GIN,幅度调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。

2、传感器原边输入电缆或过流排置于传感器窗口正中并占据50%以上可得到最佳的测量精度。

3、上下壳体对接线只作为电气连接作用，切不可用力拉扯。
