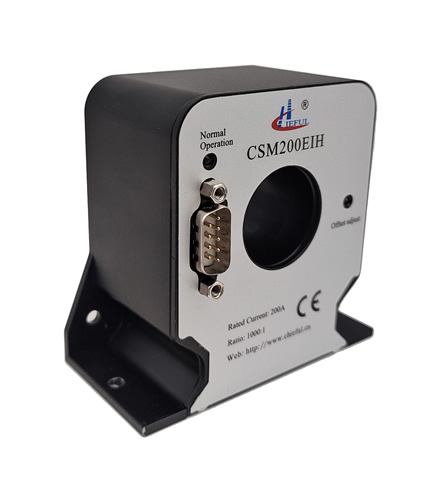

磁通门高精度传感器

DCSM200EIH

应用磁通门原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 具有超高的精度及线性度,超高的灵敏度及分辨率,极低的失调电流及温度漂移。广泛应用于仪器仪 表,医疗设备,计量及校准,实验室,高精度电源,新能源汽车等。 型号:精度电流传感器 访问:2121次 产品手册下载
  • 产品详情

电参数

型号

DCSM200EIH

IPN

原边额定输入电流(rms)

200

A

IP

原边电流测量范围(DC)

0~±300

A

ISN

副边额定输出电流

200

mA

KN

匝数比

1:1000

-

RM

测量电阻(TA=25)

VC=±12V  IP=±200             0-12

Ω

VC=±15V  IP=±200             0-25

Ω

VC

电源电压

  ±12~±15(±5%)

V

IC

电流消耗

VC=±15V                       30+Is

mA

X

精度

TA=25                       ±0.01

%

εL

线性度

<0.005

%

TT

时间稳定性

0.2

ppm/month

TV

供电抗干扰

1

ppm/V

I0

零点失调电流

TA =25                      <±0.1

uA

IOT

失调电流温

IP=0  TA=-25+70            <±10

uA

Tr

响应时间

90%IPN                                                     <1

μs

di/dt

跟随精度

>100

A/μs

f

频带宽度(-3dB)

DC300

kHz

-

输出有效

LED +低电平信号(Max 2mA

-

一般参数

TA

工作环境温

-25+70

TS

贮存环境温

-25+85

-

外壳材料

金属(表面黑色绝缘氧化)

-

m

质量(约)

400

g

安全特性

Vd

绝缘电压

在原边与副边电路之间2.5kV有效值/50Hz/1分钟

-

VW

瞬态隔离耐压

在原边与副边电路之间5kV有效值/50Hz/50μs

-

CTI

相比漏电起痕指数

600

V

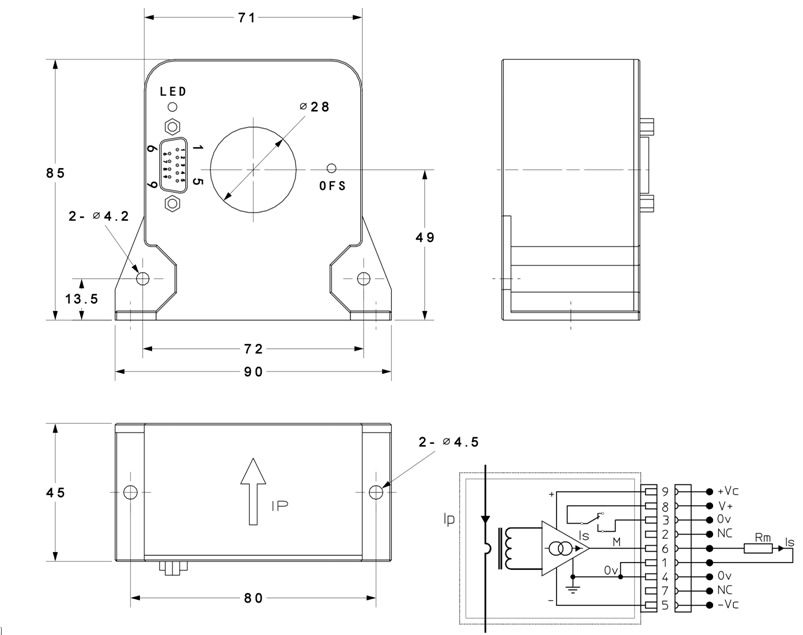

外形尺寸mm



端子定义:

引脚

13 4

 27

5

6

8

9

定义

0V

NC

-Vc

Is

有效指示端

+Vc

指示灯和指示信号说明:

在正常工作情况下,有效指示灯处于常亮状态。如果指示灯熄灭,说明电流传感器处于非零磁通状态,如母线电流超过量程等。此时,传感器内部进入扫描状态,输出电流不再与输入电流信号等比例,一旦母线电流回落到量程之内,传感器即恢复正常工作。有效指示信号与指示灯是同一信号驱动的,它为OD 门输出形式,有效时输出对应为低电平。

使用说明

1、错误的接线可能导致传感器损坏。

2、传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电流值。

3、原边母排或电缆温度不要超过100℃。

4传感器安装使用环境应无导电尘埃及腐蚀性气体

5、传感器为精密器件,使用时需轻拿轻放,避免剧烈震动或高温
