磁通门高精度传感器

DCSM300LDGH系列

应用磁通门原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 具有超高的精度及线性度,超高的灵敏度及分辨率,极低的失调电流及温度漂移。广泛应用于仪器仪 表,医疗设备,计量及校准,实验室,高精度电源,新能源汽车等。 型号:高精度电流传感器 访问:2137次 产品手册下载
  • 产品详情

电参数

型号

DCSM200LDGH

DCSM300LDGH

IPN

原边额定输入电流

200

300

A

IP

原边电流测量范

0~±440(±15V10Ω)

0~±440(±15V10Ω)

A

IOUT

副边额定输出电流

100

150

mA

KN

匝数比

 1:2000

 1:2000

RM

测量电阻(额定输入电流时)

(VC=±12V)0-47  (VC=±15V)0-77

(VC=±12V)0-21  (VC=±15V)0-40

Ω

VC

电源电压

±12~±15(±5%)

V

IC

电流消耗

±20+IOUT

mA

Vd

绝缘电压

在原边与副边电路之间5kV有效值/50Hz/1分钟

X

精度(TA=25)

<0.05

%FS

εL

线性度

<0.02

%

I0

零点失调电流(TA=25)

<±10

uA

IOT

失调电流温漂(TA=-40+85℃)

<±10

uA

di/dt

跟随精度

100

A/µs

Tr

响应时间

<1

μs

f

频带宽度(-3dB)

 DC100

kHz

TA

工作环境温度

-40+85

TS

贮存环境温度

-45+100

RS

副边线圈内阻(TA=25

48

Ω

m

质量(约)

110

g

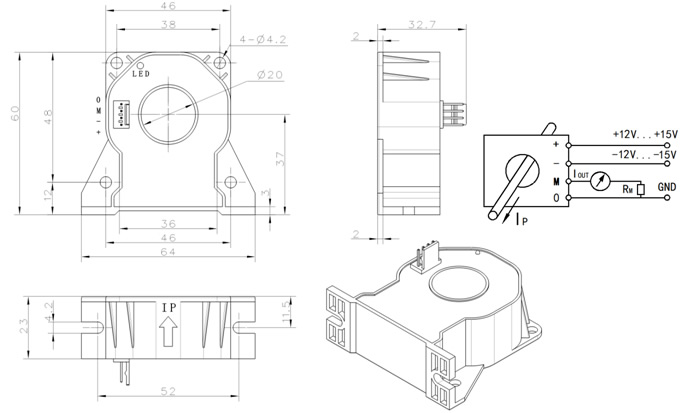

外形尺寸(mm                                                 外部接线图



引脚说明:+,+15V   -,-15V   M,IOUT      0,GND

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电流值。

2在正常工作情况下,有效指示灯处于常亮状态。如果指示灯熄灭,说明电流传感器处于非零磁通状态,如母线电流超过量程等。此时,传感器内部进入扫描状态,输出电流不再与输入电流信号等比例,一旦母线电流回落到量程之内,传感器即恢复正常工作。

3、测量电阻是指测量直流电流时。若测量交流电流时,测量电阻降低到70%R

4、原边测量导线或铜棒温度不要超过100℃。4按照(15V*0.95-1V)/额定输出-线圈内阻
